In kaart brengen bestaande situatie en volledige BIM ondersteuning ten behoeve van de herstructurering van een monumentaal kantoorgebouw naar 85 appartementen
Onze dienstverlening:
- het vervaardigen van een BIM-model van het bestaande pand, mede op basis van 3D-scans (Pointclouds) van zowel het exterieur als het interieur van het gebouw
- het in BIM-model vastleggen van de volledige constructieve en bouwkundige opzet van de transformatie tot en met de uitvoeringsfase
- intensieve clash-sessies van het BIM model om bestaand en nieuw in kaart te brengen
- het vervaardigen van een volledige UT-tekeningen-set, inclusief details
Lees meer
Door het toepassen van een 3D-scan techniek heeft KOW de maatvoering van het monumentale pand correct vast kunnen leggen. Het archief met oude tekeningen van het pand was namelijk niet helemaal compleet. De exacte peilhoogten, de schuinstand van de gevelkolommen en de verschillende vloerdiktes konden herleid worden uit de scans. Dit was de voorwaarde om de complexe bouwkundige invulling van het gebouw maatvast in het BIM model te kunnen plaatsen. Ook de details van de gevels, waaraan nieuwe balkons zijn gehangen, zijn op deze wijze trefzeker ontwikkeld.
Sluit
Pointcloud in BIM
Sluit

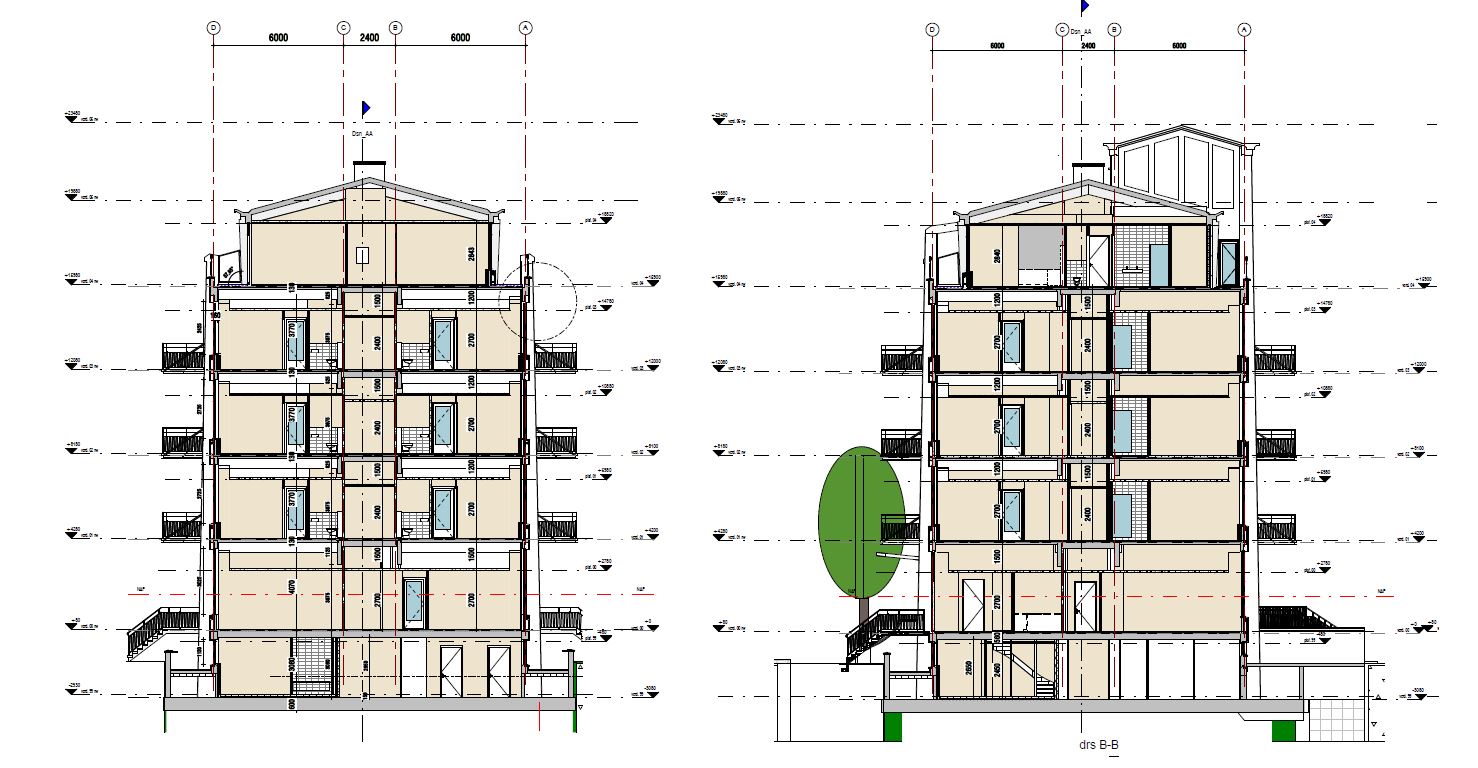

Doorsnedes Groot Hertogin
Sluit
Gevelfragment met toegevoegde balkons aan de Laan van Meerdervoort
Sluit
Detail toegevoegd balkon met geluidwerende sluis
Sluit
Aappartementencomplex Groot Hertogin aan de Laan van Meerdervoort
